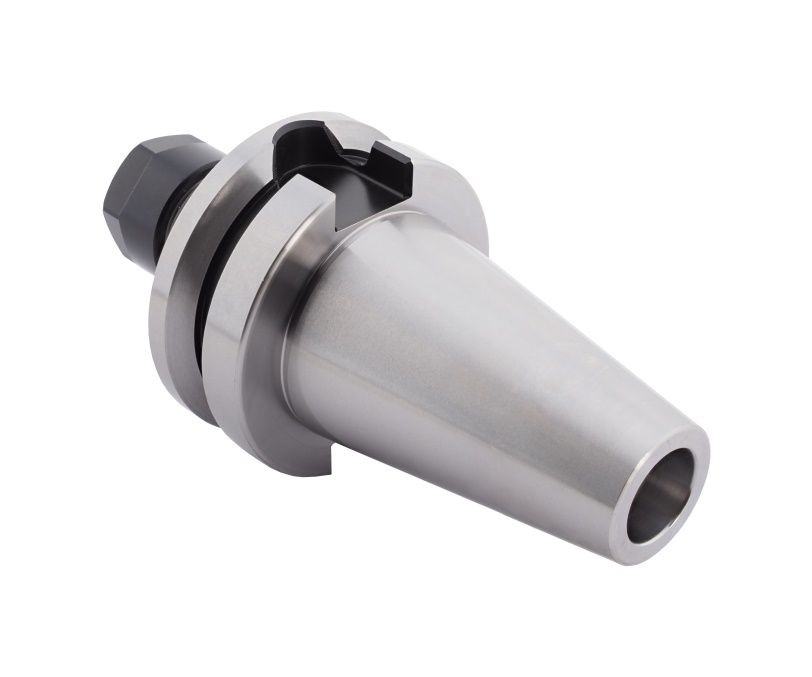

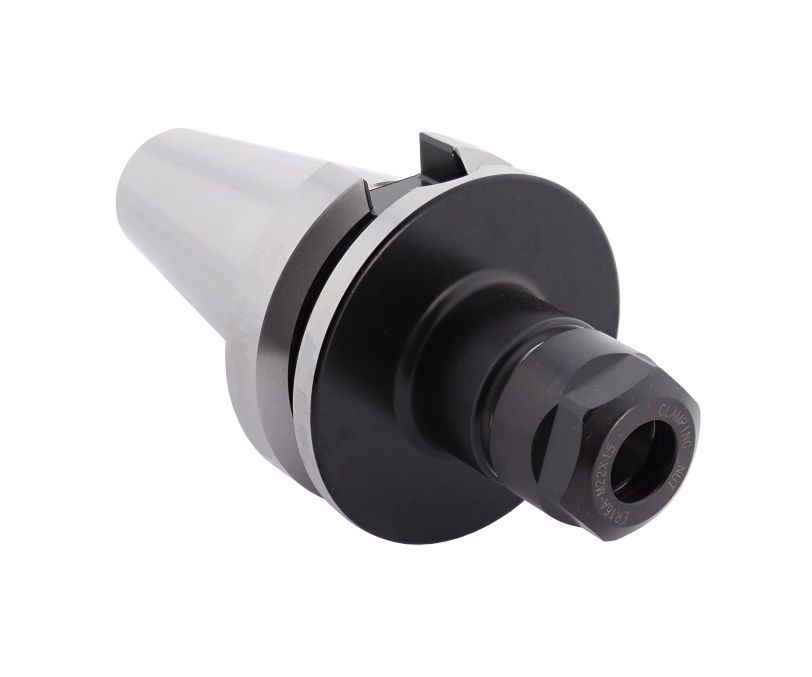

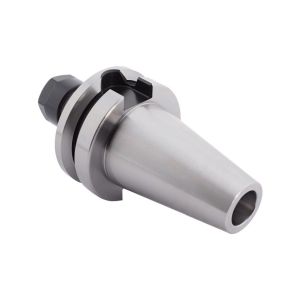

BBT50-ER20-070 Патрон цанговый

Фрезерный патрон BBT50-ER20–070-OM обеспечивает надежную фиксацию режущего инструмента с цилиндрическим хвостовиком в шпинделе станка и используется в сверлильных, фрезерных станках с ЧПУ, обрабатывающих центрах. В отличии от BT хвостовик BBT контактирует со шпинделем в двух зонах (конус + торец), обеспечивая жесткую и точную фиксацию оправки в станке. Крепление инструмента в корпусе патрона осуществляется при помощи зажимной цанги ER20 (DIN 6499) и гайки типа A. В зависимости от размера отверстия цанги в патрон устанавливается инструмент с хвостовиком диаметром от 1 до 13 мм. Крепление оправки в шпинделе производится при помощи штревельного болта M24, который не входит в комплект поставки и приобретается дополнительно.

Тип подачи СОЖ: АD (через центральное отверстие). Вылет патрона от шпинделя станка составляет 70 мм. Балансировка патрона: G6.3/12000 об/мин.
